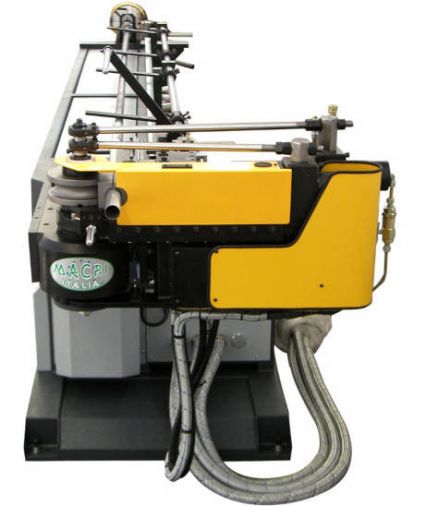

EURO 35 CN1 Curvadora de tubos EURO 35 CN1
La EURO 35 CN1 (Serie 35) es una máquina curvadora de tubos de 1 eje (Y) para la curvatura de tubos en acero inoxidable, hierro, bronce, latón y otros materiales especiales con un diámetro de hasta 35 mm. La EURO 35 CN1 es un modelo con curvatura automática y avance y otación manuales.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
| Nome del modelo | EURO 35 CN1 |
| Número de ejes | 1 eje (Y) |
| Movimiento del tubo | Curvatura |
| Diámetro del tubo a curvar | Hasta 35 mm |
Ficha técnica
| CARACTERÍSTICAS | U.M. | EURO |
| Y Máx. velocidad curvatura | °/1" | 200 |
| Y Tolerancia | +/- ° | 0.1 |
| Peso | +/- Kg | 2800 |
| CAPACIDADES | U.M. | EURO |
| Tubo redondo R=42 Kg/mm² | mm | 35x4 |
| Tubo redondo en acero inox | mm | 35x3 |
| Tubo redondo leghe Al.Ot.Cu. | mm | 35x5 |
| Tubo cuadrado R=42 Kg/mm² | mm | 30x30x2 |
| Tubo reticular doblado plano | mm | 20x35x2 |
| Tubo reticular doblado de costa | mm | 40x25x2 |
| Redondo lleno R=42 Kg/mm² | mm | 25 |
| Cuadrado lleno R=42 Kg/mm² | mm | 20x20 |
| Carril extracción mandril | mm | 60 |
| Ángulo máx. de curvatura | ° | 195 |
| Longitud útil | mm | 3450 |
| Prolongación máquina | mm | 1540 |
