PROVAR 5-65 U-D Curvadoras de tubos PROVAR 5-65 U-D
La PROVAR 5-65 U-D (Serie 65) es una máquina curvadora de tubos completamente automática de 5 ejes: curvatura (eje Y), avance (eje X) y rotación (eje Z) y desplazamiento lateral del posicionador y del mandril (ejes B1 e B2).
La PROVAR 5-65 U-D puede curvar tubos de un diámetro de hasta 65 mm y tiene dos niveles de equipo para radio fijo y radio variable o bien dos radios fijos distintos.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
La PROVAR 5-65 U-D puede curvar tubos de un diámetro de hasta 65 mm y tiene dos niveles de equipo para radio fijo y radio variable o bien dos radios fijos distintos.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
| Nome del modelo | PROVAR 5-65 U-D |
| Número de ejes | 5 ejes (Y, X, Z, B1 e B2) |
| Movimiento del tubo | - Curvatura (eje Y) - Avance (eje X) - Rotación (eje Z) - Desplazamiento lateral del posicionador (eje B1) - Desplazamiento lateral del mandril (eje B2) |
| Diámetro del tubo a curvar | Hasta 65 mm |
Ficha técnica
| CARACTERÍSTICAS | U.M. | PROVAR 5 |
| Y Máx. velocidad curvatura | °/1" | 80 |
| Y Tolerancia | +/- ° | 0.1 |
| X Máx. velocidad curvatura | mm 1" | 650 |
| X Tolerancia | +/- mm | 0.1 |
| Z Máx. velocidad curvatura | °/1" | 360 |
| Z Tolerancia | +/- ° | 0.1 |
| B1 Máx. velocidad curvatura | mt/1' | 12 |
| B1 Tolerancia | +/- mm | 0.1 |
| B2 Máx. velocidad curvatura | mt/1' | 12 |
| B2 Tolerancia | +/- mm | 0.1 |
| Peso | +/- Kg | 4800 |
| CARACTERÍSTICAS | U.M. | PROVAR 5 |
| Y Máx. velocidad curvatura | °/1" | 80 |
| Y Tolerancia | +/- ° | 0.1 |
| X Máx. velocidad curvatura | mm 1" | 650 |
| X Tolerancia | +/- mm | 0.1 |
| Z Máx. velocidad curvatura | °/1" | 360 |
| Z Tolerancia | +/- ° | 0.1 |
| B1 Máx. velocidad curvatura | mt/1' | 12 |
| B1 Tolerancia | +/- mm | 0.1 |
| B2 Máx. velocidad curvatura | mt/1' | 12 |
| B2 Tolerancia | +/- mm | 0.1 |
| Peso | +/- Kg | 4800 |

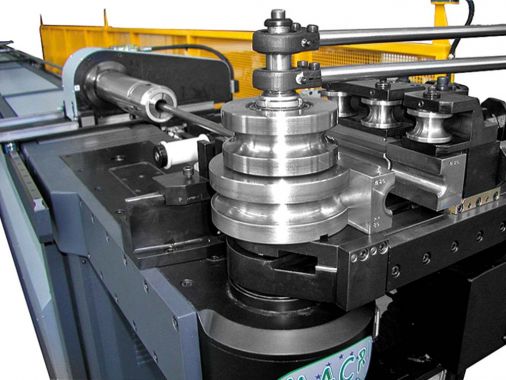

Foto
