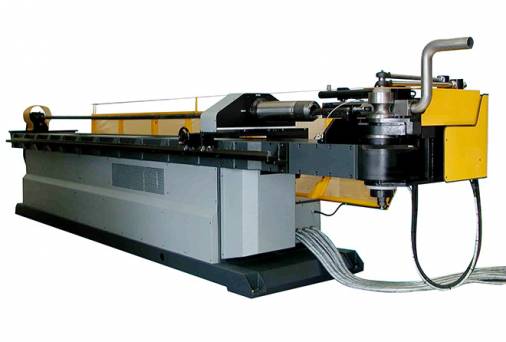

PROFAST 90 CN3 Curvadora de tubos PROFAST 90 CN3
La PROFAST 90 CN3 (Serie 90) es una máquina curvadora de tubos completamente automática de 3 ejes: curvatura (eje Y), avance (eje X) y rotación (eje Z). La PPROFAST 90 CN3 puede curvar tubos de un diámetro de hasta 90 mm.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
Montados de serie:
- intercambiador de calor;
- extracción anticipada del mandril;
- lubrificación automática del mandril.
| Nome del modelo | PROFAST 90 CN3 |
| Número de ejes | 3 ejes (Y, X e Z) |
| Movimiento del tubo | - Curvatura (eje Y) - Avance (eje X) - Rotación (eje Z) |
| Diámetro del tubo a curvar | Hasta 90 mm |
Ficha técnica
| CARACTERÍSTICAS | U.M. | PROFAST |
| Y Máx. velocidad curvatura | °/1" | 45 |
| Y Tolerancia | +/- ° | 0.1 |
| X Máx. velocidad curvatura | mm 1" | 650 |
| X Tolerancia | +/- mm | 0.1 |
| Z Máx. velocidad curvatura | °/1" | 180 |
| Z Tolerancia | +/- ° | 0.1 |
| Peso | +/- Kg | 5500 |
| CAPACIDADES | U.M. | PROFAST |
| Tubo redondo R=42 Kg/mm² | mm | 90x7 |
| Tubo redondo en acero inox | mm | 90x4 |
| Tubo redondo leghe Al.Ot.Cu. | mm | 90x10 |
| Tubo cuadrado R=42 Kg/mm² | mm | 60x60x3 |
| Tubo reticular doblado plano | mm | 40x80x2 |
| Tubo reticular doblado de costa | mm | 80x50x2 |
| Redondo lleno R=42 Kg/mm² | mm | 50 |
| Cuadrado lleno R=42 Kg/mm² | mm | 40x40 |
| Carril extracción mandril | mm | 100 |
| Ángulo máx. de curvatura | ° | 195 |
| Longitud útil | mm | 3600 |
| Prolongación máquina | mm | 1560 |
